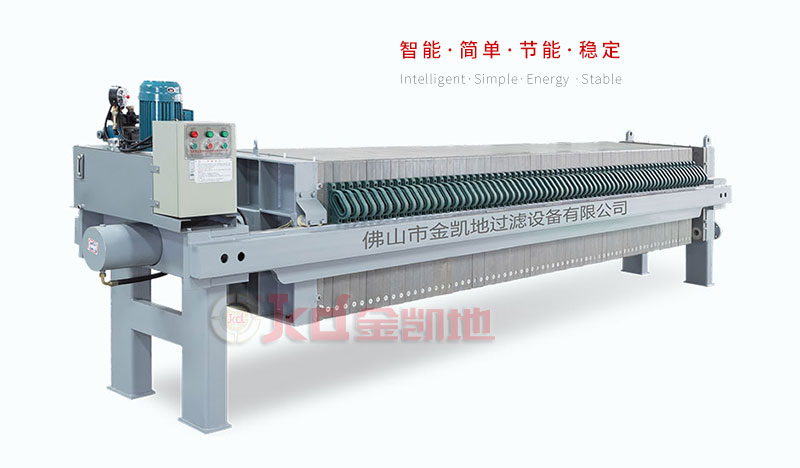

500廂式壓濾機是工業生產中的實現固體，液體分離的一種設備，應用于化工、陶瓷、石油、醫藥、食品、冶煉等行業。也適用于工業過濾污水處理；液壓式為機、電、液一體式。
工作原理：
在輸料泵的壓力作用下， 將需要過濾的物料液體送進各濾室，通過過濾介質，將固體和液體分離。在濾布上形成濾渣，直至充滿濾室形成濾餅。濾液穿過濾布并沿濾板溝槽流至下方出液孔通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。過濾結束后打開壓濾機卸除濾餅，清洗濾布，重新壓緊板濾開始下一工作循環。
配套裝置：
1、電動液壓、自動保壓，人工拉板；
2、自動拉板：液壓馬達拉板電器或電機馬達拉板電器控制，拉板可數控緩沖，延長濾板手柄的使用壽命，可隨生產需要隨時暫停或再啟動；
3、自動接液翻板：液壓電器控制或電機電器控制，平穩安全；
4、濾餅儲存斗：可將多次壓濾機過濾后的濾餅儲存后集中運輸，電器液壓控制；
5、濾餅輸送機：可將每次壓濾機過濾后的濾餅通過皮帶輸送機或螺桿輸送機定向輸送，電器電機控制；
6、濾餅破碎和導向：壓濾機過濾后的濾餅可通過下方安裝上機構，在濾餅下落過程中達到粗破碎再導向到輸送、轉道或儲存斗中，便于輸送和運輸；
7、濾布沖洗系統：人工高壓水泵沖洗或自動沖洗，以電器、電機和液壓為一體系統通過數控控制實現自動化沖洗濾布。
技術參數
|
過濾面積 m² |
濾板外形 mm |
濾板厚度 mm |
濾餅厚度 mm |
濾室數量 pc |
濾室理論總?cè)莘e L |
整機外形尺寸 mm |
安裝基礎尺寸 mm |
濾室內 工作壓力 Mpa |
千斤頂 T |
整機質量 kg |
| 4 | 500×500 | 50 | 25 | 10 | 50 | 1430×890×875 | 1195 | ≤0.7 | 20 | 400 |
| 6 | 500×500 | 50 | 25 | 15 | 75 | 1680×890×875 | 1145 | ≤0.7 | 20 | 450 |
| 8 | 500×500 | 50 | 25 | 20 | 100 | 1930×890×875 | 1695 | ≤0.7 | 20 | 500 |
| 10 | 500×500 | 50 | 25 | 25 | 125 | 2180×890×875 | 1945 | ≤0.7 | 20 | 550 |
| 12 | 500×500 | 50 | 25 | 30 | 150 | 2430×890×875 | 2195 | ≤0.7 | 20 | 600 |
| 14 | 500×500 | 50 | 25 | 35 | 175 | 2680×890×875 | 2445 | ≤0.7 | 20 | 650 |
產品特點：
1、機架全部采用高強度鋼焊接結構，實心機架，并進行特別防腐處理，強度高且結構穩定，使用壽命長；
2、采用高標準生產工藝和技術，設備使用簡單、操作維修方便，是理想的固液分離設備；
3、采用高強聚丙烯/高分子PE濾板，質量堅，工作壓力高，結構不斷改進，過濾效率高，不堵塞，不破板；
4、可選裝自動拉板，自動接集液翻板，隔膜壓榨，食品級（包不銹鋼，食品級濾板、電氣防爆）等；
5、壓濾機由PLC自動控制及繼電器控制等多種配置，操作面板簡單安全，并配有多種安全裝置，確保操作人員安全。
壓濾后的泥餅、流出的清水
